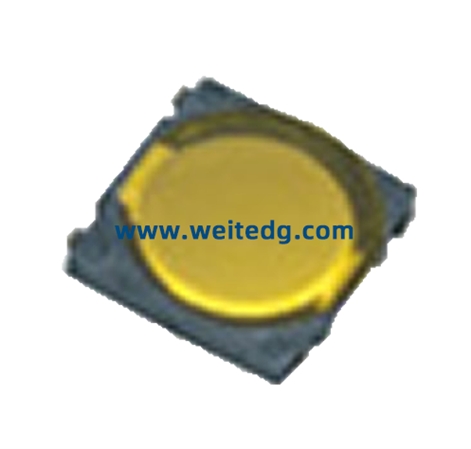

系列： TVCU12

特點： 低面

尺寸： 5.2X5.2mm

Product Category： Tact Switch - C Series / 5.2, 4.5, 4.8

應用

※ 用于操作各種像手機，通訊設備之類的設備

※ 錄像機，相機，音頻設備

※ 低面和輕量級的設計



特點

※ 5.2x5.2mm尺寸圖，適用于高密度安裝

※ 0.8mm高的平腳類型，用于薄型設計

※ 可以帶接地用于靜電釋放

※ 回流可焊

※ 用12mm寬的編帶包裝

尺寸圖

PCB電路參考圖

電路圖

如何訂購

產品一覽

料號         類型 操作力度        操作方向 行程              壽命 初始接觸電阻 按鈕高度

TVCU12-B 貼片 180gf         直按          0.25 100,000次 最大500mN 0.8mm

包裝

散裝：4K/袋

編帶和盤裝：5K/盤
