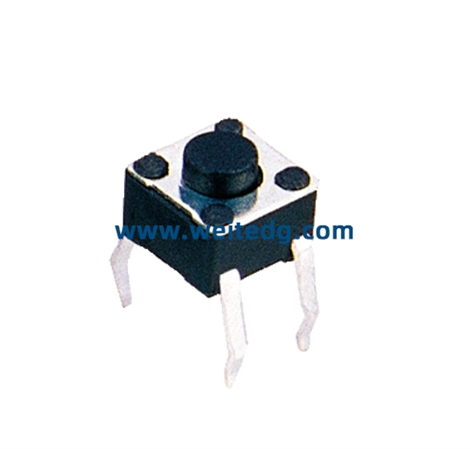

系列： TVCP02

特點： 直按

尺寸： 4.5X4.5mm

產品分類： 輕觸開關 - C系列 / 5.2, 4.5, 4.8

應用

※ 用于各種電子設備操作

※ 音頻設備,辦公設備,通訊設備

※ 測量?jī)x器,電視機,電視錄像機等



特點

※ 插腳類型可以直接安在PCB上

※ 一些輸出腳可以做為引腳讓電路設計更簡單

※ 標準的帽子是可以做的

尺寸圖

PCB電路參考圖

電路圖

如何訂購

產品一覽

料號         類型 操作力度        操作方向 行程            壽命 初始接觸電阻 按鈕高度

TVCP02-038C 插腳 250gf         直按          0.25 100,000次 最大500mN 3.8mm

包裝

散裝：1K/袋
