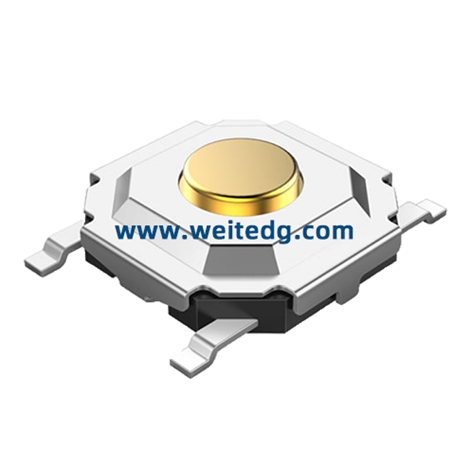

系列： TVCM16

特點： 防塵

尺寸： 5.2X5.2mm

產品分類： 輕觸開關 - C系列 / 5.2, 4.5, 4.8

應用

※ 用于操作各種像音響之類的電子設備

※ 錄像機，通訊設備，相機，汽車等

※ 家電等



特點

※ 5.2x5.2尺寸圖，適用于高密度安裝

※ 觸點封裝結構使開關可靠性更高

※ 回流可焊

※ 用12mm寬的編帶包裝

尺寸圖

PCB電路參考圖

電路圖

如何訂購

產品一覽

料號                 類型 操作力度       操作方向 行程            壽命 初始接觸電阻 按鈕高度

TVCM16-015CF 貼片 260gf         直按          0.25 100,000次 最大500mN 1.5mm

包裝

散裝：4K/袋

編帶和盤裝：4K/盤
