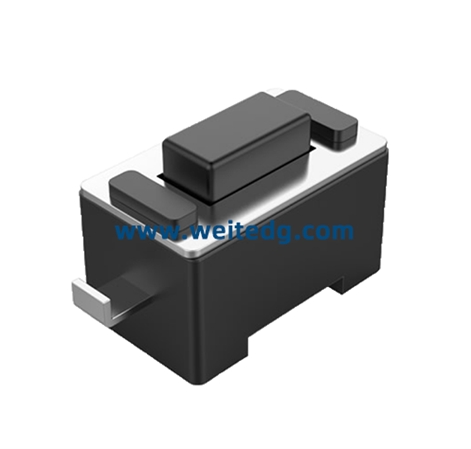

系列： TVBR14

特點：

尺寸： 6.0X3.5mm

產品分類： 輕觸開關 - B系列 / 3x6一型二型

應用

※ 用于各種電子設備操作

※ 音頻設備,辦公設備,通訊設備

※ 測量儀器,電視機,電視錄像機等



特點

※ 緊湊的低面貼片類型鍵盤開關設計用于高密度安裝

※ 觸點完全封裝，提高可靠性

※ 回流可焊



尺寸圖

PCB電路參考圖

電路圖

如何訂購

產品一覽

料號                 類 型 操作力度      操作方向 行程              壽命 初始接觸電阻 按鈕高度

TVBR14-BN050BB 貼片  180gf         直按          0.25 100,000次 最大500mN 4.3mm

包裝

散裝：4K/袋

編帶和盤裝：1.5K/盤
