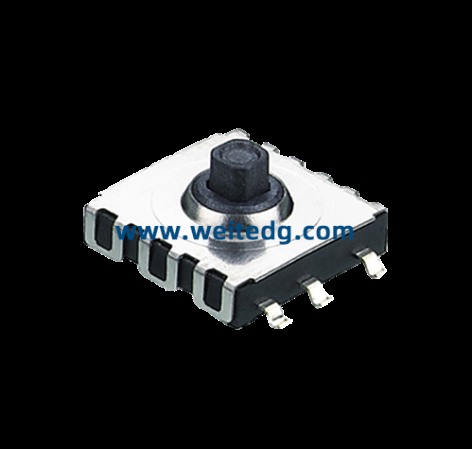

系列： TMHM14

特點： 4向加中心推按

尺寸： 10.4X10.0mm

產品分類： 輕觸開關 - M系列/多功能型

應用

※ 數碼相機和數碼視頻攝像機便攜式音頻設備

※ 手機和掌上電腦之類的數碼設備



特點

※ 控制單元可以實現中心推按

※ 單個旋鈕可以實現復合操作

※ 緊湊的尺寸和低面允許重復焊接

※ 可以做編帶和盤裝



尺寸圖

PCB電器參考圖

電路圖

如何訂購

產品一覽

料號                類型  操作力度         操作方向 行程           壽命 初始接觸電阻 按鈕高度

TMHM14-070-B 貼片 300gf,160gf 直按        0.20mm 100,000次 最大500mN 7.0mm

包裝

散裝：4K/袋

編帶和盤裝：1K/盤
